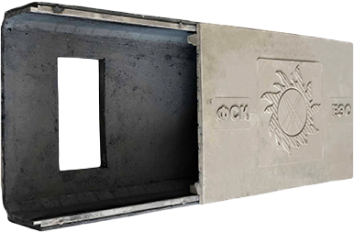

Кабельный лоток УПКЛ 1-Э с крышкой: защита кабелей от электромагнитных излучений на ОРУ
Наш экранированный лоток гарантирует целостность и безопасность объекта. Единственное в России решение, прошедшее все испытания и рекомендованное для применения в ПАО «Россети» и ПАО «ФСК ЕЭС».
Обратный звонок
Оставить заявку
( применение )
УПКЛ 1-Э создает систему выравнивания потенциалов и защищает кабели от наведенных токов и излучений
Для объектов, где надежность — не пустое слово
( 02 )
Электрических станций и подстанций
( 03 )
Объектов с повышенными требованиями к электромагнитной совместимости (ЭМС)
Разработан специально для:
( 01 )
Открытых распределительных устройств (ОРУ) 35−750 кВ
( преимущества )
Ключевых преимущества экранированного лотка
Сокращение сроков монтажа в 2 раза
Быстрое соединение элементов через контакты из нержавеющей стали (система ШПОН-ПАЗ)
Надежность, подтвержденная протоколами
Изделия прошли все необходимые испытания, что подтверждено соответствующими протоколами и сертификатами:
Эффективная защита от ЭМП
Механическая прочность (ГОСТ 3634−99)
—
Стойкость к сейсмическим нагрузкам 9 баллов (ГОСТ 30 546.1−98)
—
Помехозащищенность
—
Морозостойкость и водопоглощение
—
Пожарная безопасность (ГОСТ 52868)
—
Впрессованная металлическая сетка (ячейка ≤5 x 0 мм) с выводами для заземления обеспечивает надежный экран
Долговечность, недостижимая для металла
Полимерно-песчаная основа не подвержена коррозии, что критично для агрессивной среды подстанций. Срок службы измеряется десятилетиями
( 02 )
Габариты крышки, мм
( 04 )
Вес крышки, кг
( 03 )
Вес лотка, кг
( параметры )
Технические характеристики
Оставить заявку
( 01 )
Габариты лотка, мм
750 (д) × 500 (ш) × 40 (в)
19
37
1200 (д) × 500 (ш) × 180 (в)
( 05 )
Материал
Полимерно-песчаная композитная смесь, металлическая сетка
( 06 )
Климатическое исполнение
УХЛ1
( 07 )
Нормативный срок службы
Более 30 лет
Заполните форму ниже
Мы свяжемся с вами в ближайшее время
( кейсы )
Наше оборудование на объектах заказчиков
Наше оборудование успешно эксплуатируется на сотнях километров ЛЭП по всей России, в том числе на объектах повышенной ответственности. Оно выбрано за свое неизменное качество и соответствие всем требованиям
Нам доверяют
( клиенты )
Заполните форму ниже — получите бесплатную консультацию и коммерческое предложение
Пришлите нам план участка ОРУ или спецификацию. Наши технические специалисты подготовят расчет количества лотков и комплектующих, а также предоставят полный пакет документов (ТУ, протоколы испытаний, сертификаты)
